Gerätetester zur Prüfung elektrischer, medizinisch elektrischer Geräte, mobiler Personenschutzschalter und Lichtbogenschweißeinrichtungen
Prüfung im Rahmen der DGUV Vorschrift 3, BetrSichV gemäß
- DIN VDE 0701-0702:2008 für elektrische Geräte (ÖVE/ÖNORM E 8701, NEV, NEN 3140)
- DIN EN 62353 für medizinisch elektrische Geräte (VDE 0751-1:2015, ÖVE/ÖNORM E 8751-1)
- DIN EN 60974-4 für Schweißgeräte (nur ST 760) (VDE 0544-4:2017, ÖVE/ÖNORM EN 60974-4)
Highlights des BENNING ST 760
- Prüfung von Lichtbogenschweißeinrichtungen: Normkonforme und komplette Prüfung von Lichtbogenschweißeinrichtungen. Für die Prüfung 3-phasiger Schweißgeräte wird der Adapter BENNING MA 2-16 (optional) benötigt.
- PRCD-Prüfung - mobiler Personenschutz: Komplette und automatische Prüfung 2- und 3-poliger PRCD vom Typ S, S+ und K.
- RCD-Prüfung - mobile Unter- oder Baustromverteilungen: Die Prüfung von Fehlerstromschutzeinrichtungen der Typen AC, A, F, B, B+ bieten neue Einsatzmöglichkeiten.
- Erweiterte und kundenspezifische Sichtprüfung: Neben der Standardsichtprüfung (2 Punkte), kann eine erweiterte (18 Punkte) und kundenspezifische (unbegrenzte) Sichtprüfung mit individuellen Abfragen erstellt werden.
- WLAN, RJ45 (LAN), USB, Bluetooth®, SD-Kartenslot - moderne Schnittstellen: Die Einbindung des Gerätetesters in ein Netzwerk und moderne Schnittstellen ermöglichen automatische Updates und bilden die Basis für die Einbindung weiterer Funktionen und Anwendungen.
- Touch-Screen - moderne Oberflächenbedienung: Touch-Gesten (Ziehen, Streichen, Tippen) werden unterstützt. Die Texteingabe erfolgt über eine Softkey-Tastatur (QWERTZ). Graphische Felder beschreiben die hinterlegten Bereiche. „On-/Off-Slider“ aktivieren/deaktivieren von Funktionen
- IT-Netz geeignet - Prüfen in isolierten Netzen: Gerätetester verlangen in der Regel ein geerdetes TN/TT-Netz für die Netzspannungsversorgung. Die neuen Gerätetester können durch aktivieren des „On-/ Off-Slider“ in einem ungeerdeten IT-Netz eingesetzt werden.
BENNING ST 760 – Normkonforme Prüfung von Lichtbogenschweißeinrichtungen
- Messung des Scheitel- und Echt-Effektivwertes (TRUE RMS) der Leerlaufspannung und des Berührungsstroms des Schweißstromkreises
- 3-phasige Schweißgeräte über optionalen Messadapter BENNING MA 2-16 in Funktion prüfbar
- Leistungsumfang des BENNING ST 755
Weitere Leistungsmerkmale
- Verwaltung von Kunden und Betriebsmitteln in Datenbanken mit eindeutiger ID-Nr.
- Erstellung und Zuweisung individueller Prüfabläufe und -intervalle (Gefährdungsbeurteilung)
- Geringe Betriebskosten, kostenlose Updates über WLAN, LAN, USB
- Messergebnis mit gut/schlecht Anzeige und akustischem Warnton bei Prüfung nicht bestanden
- Vor-Ort-Protokollierung über Bluetooth®-Drucker BENNING PT1 (optional)
Software BENNING PC-Win ST 750-760 (optional)
- PC-Software zur Verwaltung, Dokumentation und Auswertung der aufgenommenen Messwerte
- Import- und Exportfunktion vorhandener Prüflings- und Kundendatenbanken über MS Excel®
- Kostenlose Software-Updates
Produktvorstellung Benning ST755 + ST760
Prüfung von PRCDs mit dem Benning ST755 + ST760
Prüfung von Schweißgeräten mit dem Benning ST760
|
|

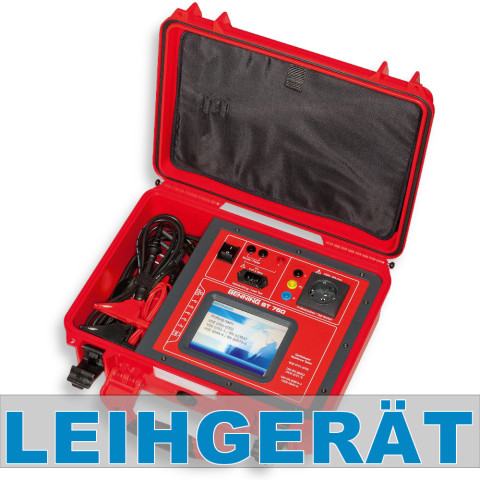

BENNING ST 760
|
|
Anzeige
|
5,7" Farb-Touchscreen
|
|
Schutzleiterwiderstand (RPE)
|
0,1 Ω - 30 Ω (> 200 mA + 10 A Prüfstrom)
|
|
Isolationswiderstand (RISO)
|
0,1 MΩ – 100 MΩ (50 V - 1000 V Prüfspannung)
|
|
Schutzleiterstrom (IPE)
|
0,05 mA - 25 mA (Differenz, Direkt, Ersatz)
|
|
Berührungsstrom (IBER.)
|
0,05 mA - 25 mA (Differenz, Direkt, Ersatz)
|
|
Prüfung elektrischer Geräte
|
ja
|
|
Prüfung mobiler PRCD-Typen
|
ja
|
|
Prüfung medizinisch elektrischer Geräte
|
ja
|
|
Prüfung von Schweißgeräten
|
ja
|
|
Spannung/Strom
|
1 V - 360 V/0,1 A - 16 A
|
|
Wirkleistung/Scheinleistung
|
20 W - 4000 W
|
|
Schnittstellen
|
WLAN, Bluetooth®, 4 x USB, Mini-USB, RJ45
|
|
Abmessungen/Gewicht
|
405 x 330 x 165 mm/ca. 5 kg
|
|
Lieferumfang
|
Prüfgerät im stoßfesten Koffer (IP 67), Messleitungs-/
Krokodilklemmensatz, 2-polige Prüfleitung, Kalt-
geräteleitung, SD-Karte
|
|
Art.-Nr.
|
050324
|
Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.
Hinweis zur Leihdauer:
Die Leihdauer beträgt mindestens 1 Woche.
Der Zeitraum beginnt mit dem Erhalt der Ware. Als Nachweis gilt der Zustellbeleg des Transportdienstleisters (z.B. DPD).
Der Zeitraum endet nach der zuvor genannten Leihdauer.
Die Ware muss spätestens am ersten Werktag nach Ende der Leihdauer abgesendet werden.
Das Gerät ist in einem ordentlichen Zustand auf Kosten und Gefahr des Entleihers zurück zu senden.
Wird die Ware später zurück geschickt, wird der Preis pro angefangene Woche berechnet.
Hinweis zur Kaution:
Die im Auftrag festgelegte Kaution dient als Sicherheit.
Diese wird im vollen Umfang erstattet, wenn die Prüfung nach Rücksendung der Ware keine Beanstandung ergibt.
Sollte die Prüfung eine Beanstandung ergeben wird der Wert der beschädigten oder fehlenden Ware von der zu erstattenden Kaution abgezogen.
